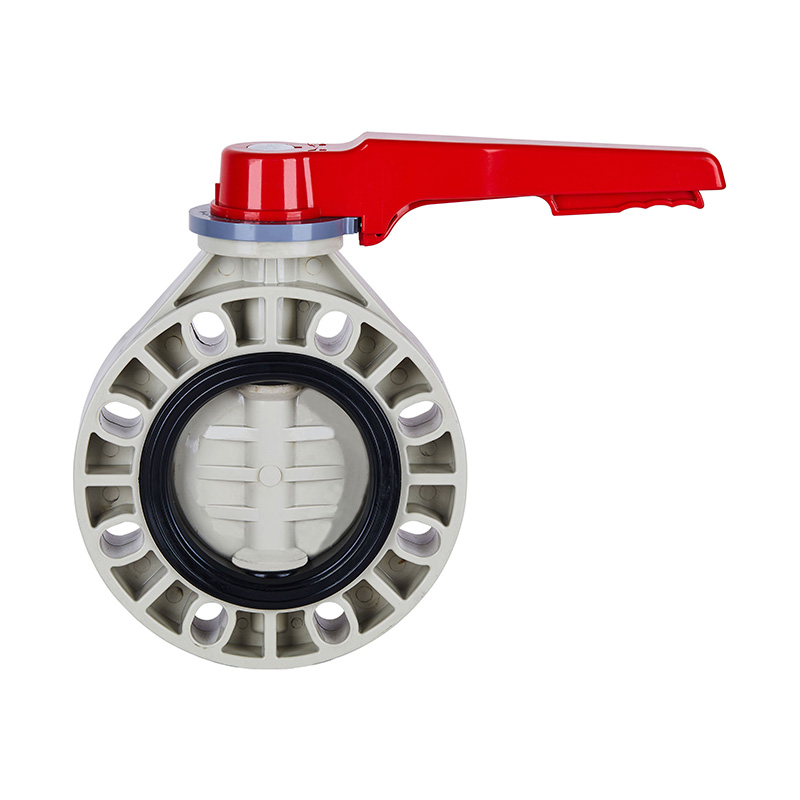

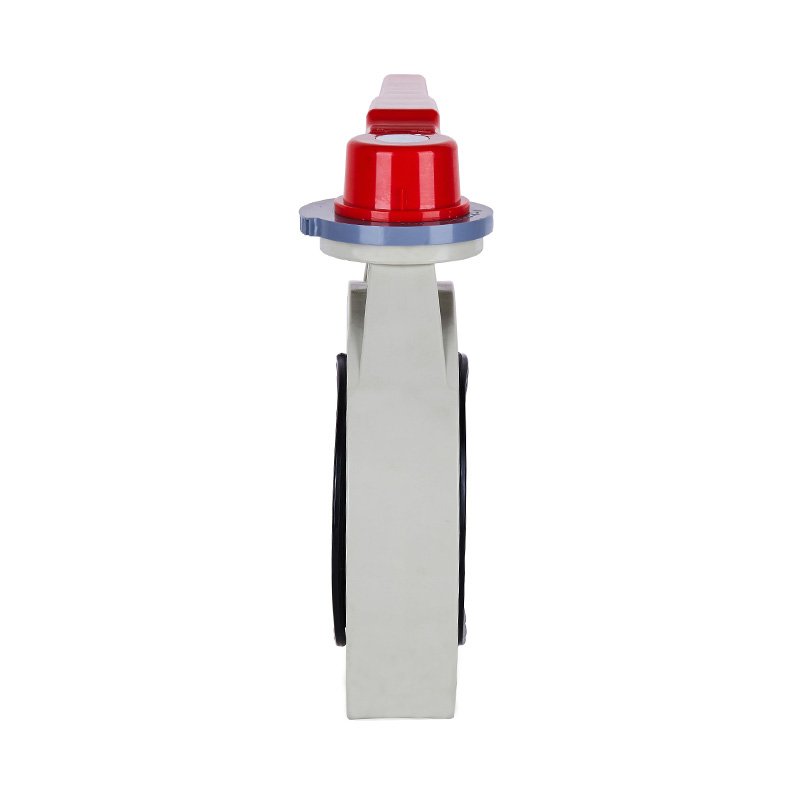

PPH D71X-10S Palpate Papilio Valvae DN15-200 GB Standard

PPH papilio valvae handwheel manualis centrum sigillum molle sigillum DN15-200 industrialis et domus plasticae manubrium valvae vectis manubrium
Modus incessus: Manuale
Connection Form: Wafer
Structura: Centrum Obsignatio
Sigillum Typus: Sigillum coactus
Valvae caulis: tertio
Pressura Classis: 1.0Mpa(10bar)
Laborans Temperature: -20~ 110°C
Materiam Sigilli Superficies: Mollis obsignatum
Applicatio: Ritus Industrialis, Aquae Industrialis Ritus
Valvae Caule: Steel, Steel
Trademark: KXPV
Formularium: DN15-200
Origin: Ningbo, Zhejiang

Product Features structuralis
1. Plectrum parvum et leve est, facile disgregat et reparatur, et quovis loco institui potest.
2. Structura simplex & compacta est, & Aureus operans parvus est, & velociter 90° gyrationis aperitur.
3. Fluxus notae rectae tendunt ac commensurationem perficiendi bonum est.
App Temperature Bound List

Materia Medium temperatura Materia Medium temperatura
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Pars Materia Tabula

Nec.

Nomen

Materia

1

manubrium caput

Admisce materia

2

Sexangulus nut

Steel, StainlessSteel

3

Palpate

Admisce materia

4

Stem

Steel, StainlessSteel

5

Ver

Steel

6

Adjust positioning laminam

Admisce materia

7

Pin

Steel

8

Locating rod

Admisce materia

9

Corpus

FRPP, PVDF, PVC-C, PVC-U, PPH

10

signantes rubber

EPDM,FPM

11

Disc

FRPP, PVDF, PVC-C, PVC-U, PPH

Palpate Papilio Valvae Conventus Detail Tractus

Pars Materia Tabula

NO.

partes Nomen

Material

Qty.

1

Palpate

Admisce materia

1

2

Locating rod

Admisce materia

1

3

Positioning plate

Admisce materia

1

4

Nucis Cup

FRPP

4

5

Corpus

FRPP, PVDF, PVC-C, PVC-U, PPH

1

6

Disc

FRPP, PVDF, PVC-C, PVC-U, PPH

1

7

signantes rubber

EPDM, FPM

1

8

Stem

Steel, StainlessSteel

1

9

Pin

Admisce materia

1

Dimension List

DN(mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23×27 8-Φ23x33.5
