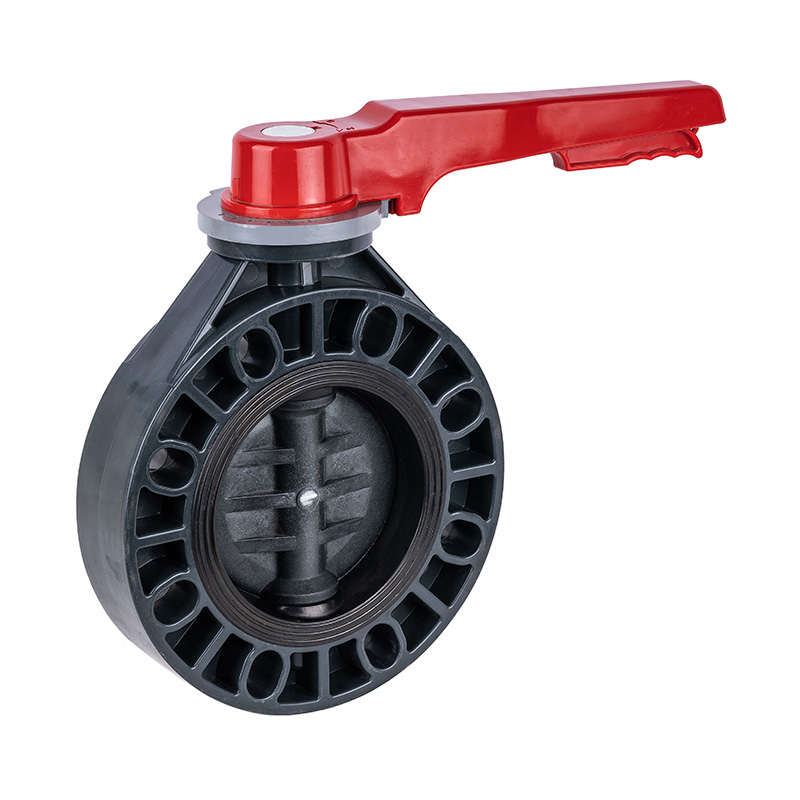

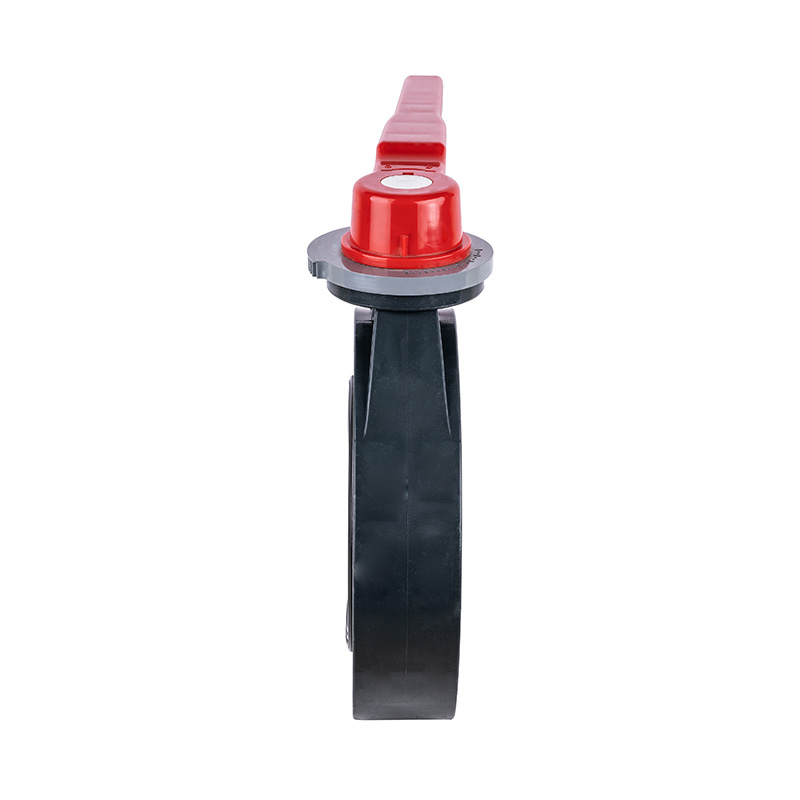

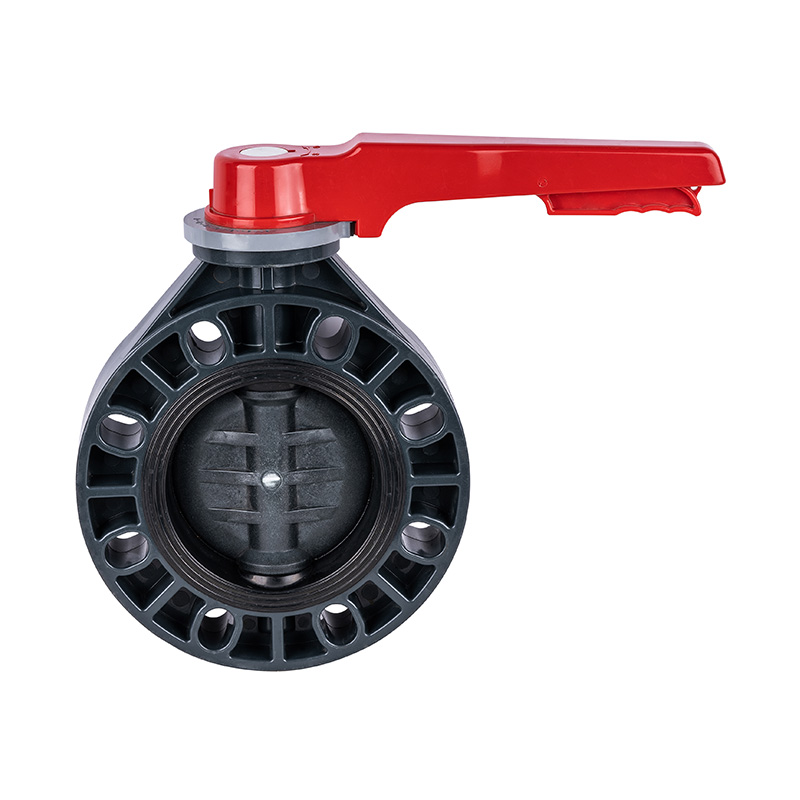

PVC-U D71X-10U Palpate Papilio Valvae DN15-200 GB Standard

Novus adventus PVC-U manus Lever Papilio CYMBALON DN15-200 Industrial Mollis obsignatum Centrum signavit Plastic Valvae
Exemplar Number: DN15-200
Modus incessus: Manual
Connection Form: Wafer
Structura: Centrum Obsignatio
Forma sigilli: Force signati
Valvae Caulis: Ordinarius
Pressura Classis: 1.0Mpa(10bar)
Temperature opus: -5~45℃
Materiam Sigilli Superficies: Mollis obsignatum
Application: Industrial Ritus, Aquae Industrialis Ritus
Caulis: Steel, Steel
Trademark: KXPV
Specification: DN15-200
Origin: Ningbo, Zhejiang

Product Features structuralis
1. Plectrum parvum et leve est, facile disgregat et reparatur, et quovis loco institui potest.
2. Structura simplex & compacta est, & Aureus operans parvus est, & velociter 90° gyrationis aperitur.
3. Fluxus notae rectae tendunt ac commensurationem perficiendi bonum est.
App Temperature Bound List

Materia Medium temperatura Materia Medium temperatura
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Pars Materia Tabula

Nec.

Nomen

Materia

1

manubrium caput

Alloy materia

2

Sexangulus nut

Steel, StainlessSteel

3

Palpate

Alloy materia

4

Stem

Steel, StainlessSteel

5

Ver

Steel

6

Adjust positioning laminam

Alloy materia

7

Pin

Steel

8

Locating rod

Alloy materia

9

Corpus

FRPP, PVDF, PVC-C,PVC-U,PPH

10

signantes rubber

EPDM,FPM

11

Disc

FRPP, PVDF, PVC-C,PVC-U,PPH

Palpate Papilio Valvae Conventus Detail Tractus

Pars Material Tabula

NO.

partes Nomen

Material

Qty.

1

Palpate

Alloy materia

1

2

Locating rod

Alloy materia

1

3

Positioning plate

Alloy materia

1

4

Nucis Cup

FRPP

4

5

Corpus

FRPP, PVDF, PVC-C,PVC-U,PPH

1

6

Disc

FRPP, PVDF, PVC-C,PVC-U,PPH

1

7

signantes rubber

EPDM, FPM

1

8

Stem

Steel, StainlessSteel

1

9

Pin

Alloy materia

1

Dimension List

DN(mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23×27 8-Φ23x33.5
