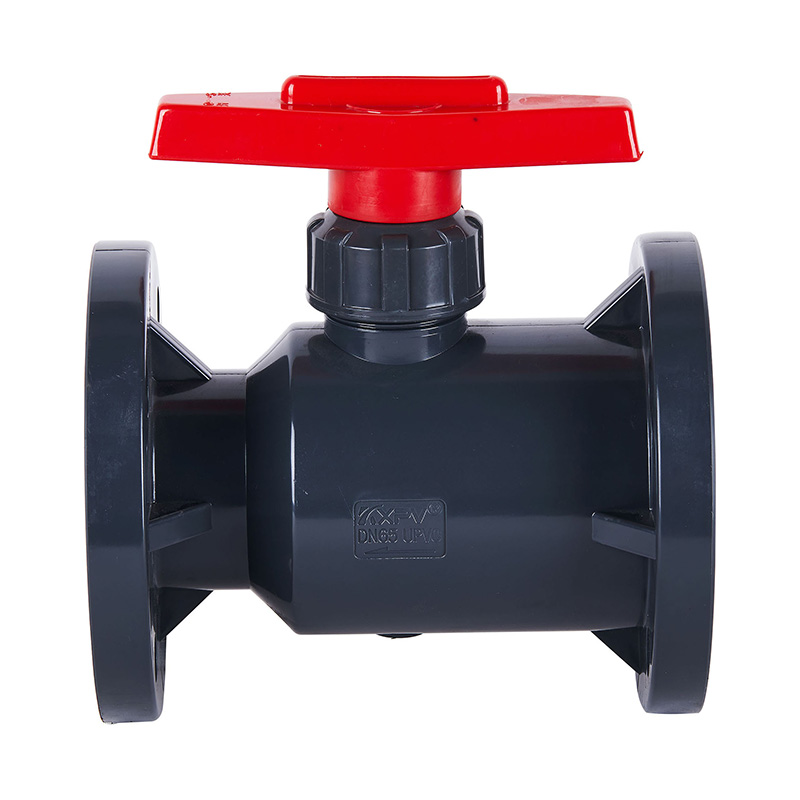

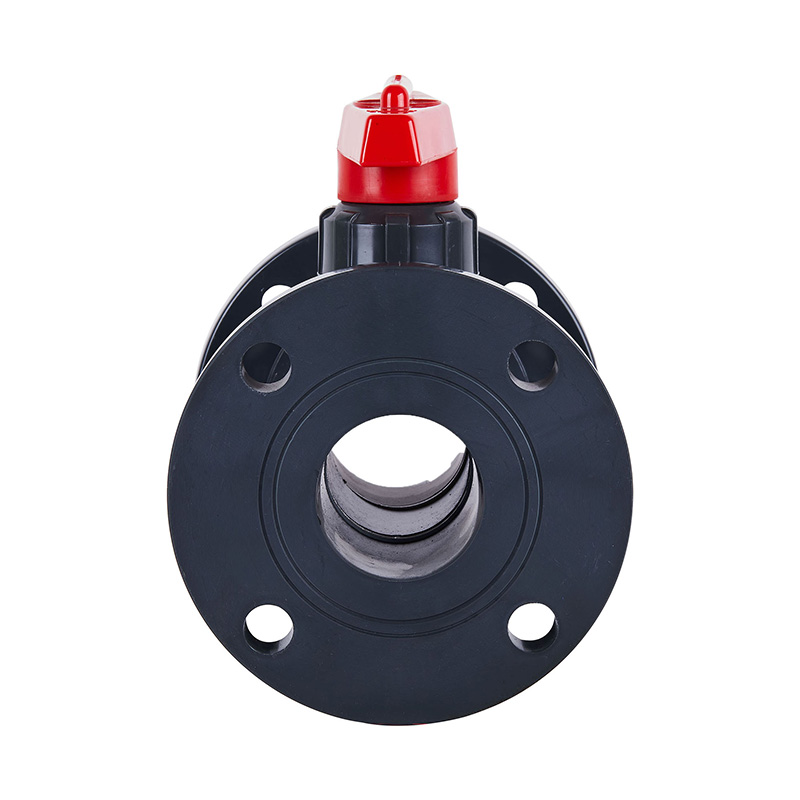

PVC-U Q41F-10U Flange Type Globe Valve DN15-300 1/2"-12" ANSI Standard

Princeps Quality Calor-Repugnans Chemical PVC-U Flanged Ball Valve PVC ANSI Standard Industrial Sanitary Plastic Valve ANSI Standard
Exemplar: Q41F-10U
Materia: Plastic
Connection Type: Flanged
Operatio Modus: Manual
Pressura nominal: 10 kg
Fluat Channel: Recta per Type
Structura: fixa Ball Valve
Munus: Industrial Application
Temperatus: High Temperature
Applicationem: Industrial Usus, Aquae Curatio Systems
Specification: DN15-DN100
Latin: ANSI
HS Code: 8481804090

Pressura Classis: 1.0Mpa(10bar)

Prod**uct Features structuralis

1. Valvulae globuli series machinalis plasticae fiunt ex materiae thermoplasticis corrosio-resistentibus, ut FRPP, PVDF, PVC-C, PVC-U, PPH, forma infusione uno tempore formatae, validam repugnantiam praebentes corrosioni.
2.Reliable signationem cum torques operating humilis.
3. Humilis resistentia fluida et apertura velox et claudens.
4.Simple compages cum speciosa specie.

App Temperature Bound List

Materia Medium temperatura Materia Medium temperatura
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Pars Materia Tabula

Nec. Nomen Materia Qty.
1 Palpate Alloy materia 1
2 Stem PVC-C,PVC-U,PVDF,PPH,FRPP 1
3 Interiorem Plug PVC-C-C,PVC-U,PVDF,PVC-C-C,PVC-C 1
4 retentis Nucis PVC-C,PVC-U,PVDF,PPH,FRPP 1
5 Corpus PVC-C,PVC-U,PVDF,PPH,FRPP 1
6 Sten seal PTFE 4/5
7 Sten seal PTFE 2
8 Ball PVC-C,PVC-U,PVDF,PPH,FRPP 1
9 sigillum sede PVC-C,PVC-U,PVDF,PPH,FRPP 1

Nec. Nomen Materia Qty.
1 Rota ferrea 1
2 Stem (FRPP, FRPP, PVDF, FRPP, FRPP) 1
3 Interiorem Plug (PVC-C,PVC-C,PVDF,PVC-C,PVC-C)-C 1
4 Vermis calces ferrea 1
5 signantes anulum PTFE 1
6 Corpus PVC-C,PVC-U,PVDF,PPH,FRPP 4/5
7 signantes anulum PTFE 2
8 Ball PVC-C,PVC-U,PVDF,PPH,FRPP 1
9 sigillum sede PVC-C,PVC-U,PVDF,PPH,FRPP 1

Dimension List

Specification d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
2"(50) 121 160 185 22 4-Φ19
4"(100) 191 215 285 25 8-Φ19
5» (125) 216 245 357 31 8-Φ22
6"(150) 241 280 410 30 8-Φ23

Specification d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
8"(200) 299 335 400 35 8-Φ23
10"(250) 362 406 450 38 12-Φ25
