| App Temperature Bound* * List |
| Materia | Medium temperatura | Materia | Medium temperatura | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20℃~ 95℃ | PVC-U | -5℃~ 45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20℃~ 120℃ | PPH | -20℃~ 110℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40℃~ 150℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Product Features structuralis |
1. Diaphragmaaa obsignatio fit ex F46 vel PFA, plicatili patientia ≥ 120,000 temporum et corrosioni resistentiae comparandae F4.
2. Cochleae genus mechanismum elevatum humilem aperiendi et claudendi torquem et stabilitatem praebet.
3. Actus potest remote per centrum moderari vel moderari, mediarum fluxum et fluxum refrenans, valvae aperiendo et claudendo. Hoc maiorem opportunitatem et celeritatem praebet, laboris impensas minuit, opificum salus in tuto collocetur.

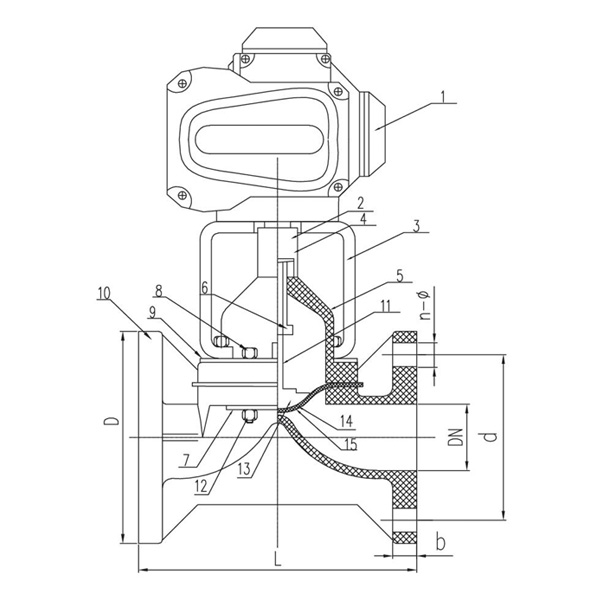

| Pars Materia Tabula |
| Nec. | Nomen | Materia | Qty. | |||||||||||||||||||||||||
| 1 | Electric actus | Aluminium alloy | 1 | |||||||||||||||||||||||||
| 2 | Connectens virga | Steel | 2 | |||||||||||||||||||||||||
| 3 | Electric/Pneumatica actus bracket | Ferrum | 1 | |||||||||||||||||||||||||
| 4 | Connectens pin | Steel | 1 | |||||||||||||||||||||||||
| 5 | Bonnet | PPH、PVC-C、PVC-U、PVDFFRPP | 1 | |||||||||||||||||||||||||
| 6 | Iugum Nut | SS Steel、 Copper | 1 | |||||||||||||||||||||||||
| 7 | Platen | Q345、SS Steel | 2 | |||||||||||||||||||||||||
| 8 | Screw | Steel, StainlessSteel | 4 | |||||||||||||||||||||||||
| 9 | Platen | Q345、SS Steel | 2 | |||||||||||||||||||||||||
| 10 | Corpus | PPH、PVC-C、PVC-U、PVDFFRPP | 1 | |||||||||||||||||||||||||
| 11 | Stem | Steel, StainlessSteel | 1 | |||||||||||||||||||||||||
| 12 | Nux Cap | Steel, StainlessSteel | 4 | |||||||||||||||||||||||||
| 13 | Valvae Plate | PPH,PVC-C,PVC-U FRPP, PVDF/ictus ferrum | 1 | |||||||||||||||||||||||||
| 14 | Flim | EPDM,FPM | 1 | |||||||||||||||||||||||||
| 15 | Diaphragm | F46.PFA.PTFE | 1 | |||||||||||||||||||||||||
| Dimension List |
| Specification | D | d | L | b | n-Φ | |||||||||||||||||||||||
| 15 | 95 | 65 | 125 | 14 | 4-Φ14 | |||||||||||||||||||||||
| 20 | 105 | 75 | 135 | 18 | 4-Φ14 | |||||||||||||||||||||||
| 25 | 115 | 85 | 145 | 18 | 4-Φ14 | |||||||||||||||||||||||
| 32 | 135 | 100 | 160 | 18 | 4-Φ18 | |||||||||||||||||||||||
| 40 | 145 | 110 | 180 | 20 | 4-Φ18 | |||||||||||||||||||||||
| 50 | 160 | 125 | 210 | 22 | 4-Φ18 | |||||||||||||||||||||||
| 65 | 180 | 145 | 250 | 24 | 4-Φ18 | |||||||||||||||||||||||
| 80 | 195 | 160 | 300 | 24 | 8-Φ18 | |||||||||||||||||||||||
| 100 | 225 | 180 | 350 | 28 | 8-Φ18 | |||||||||||||||||||||||
| 125 | 245 | 210 | 400 | 30 | 8-18 | |||||||||||||||||||||||
| 150 | 280 | 240 | 455 | 30 | 8-Φ23x27 | |||||||||||||||||||||||
| 200 | 335 | 295 | 570 | 40 | 8-Φ22 | |||||||||||||||||||||||
| 250 | 390 | 350 | 680 | 38 | 12-Φ23 | |||||||||||||||||||||||
| 300 | 445 | 400 | 680 | 38 | 12-Φ23 | |||||||||||||||||||||||
